400TPD活性钙生产线及配套煤粉制备系统

　　项目概况：

　　2016年11月因业务需要，订购河南郑矿机器有限公司日产400吨活性氧化钙全套生产设备，并配以日产200吨煤粉制备、时产40吨氧化钙粉磨磨机，该生产线全部方案设计、设备制造、安装、调试均由郑矿机器承担完成，于2017年10月正式达标投产。

　　该生产线最终产品为氧化钙粉，集活性钙煅烧、煤粉制备、氧化钙冷却、存储、粉磨及废气处理于一体，单位能耗小于1150kCal/kg，产品出冷却机温度为环境温度+60℃，尾气排放浓度小于等于30 mg/Nm3，具有产量高、运行稳定，生、过烧率低，环保节能等特点。

　　解决方案：

　　该项目为石灰石生产线总包项目，主要提供并实施了活性氧化钙生产过程中石灰石煅烧、煤粉制备、活性钙冷却存储、活性钙粉磨、尾气净化处理等方案：

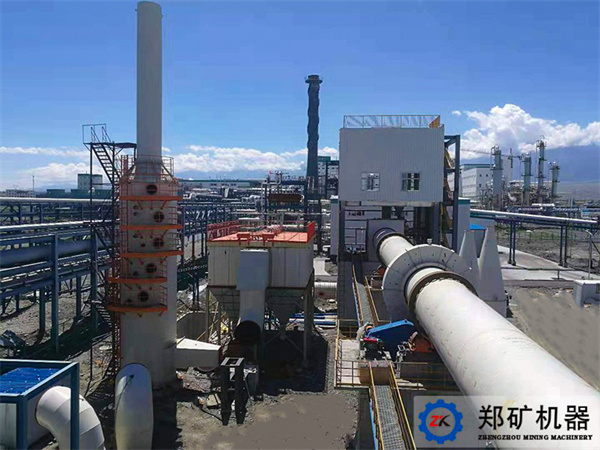

　　1)石灰石采用专业的石灰回转窑进行煅烧。生产时料仓中的石灰石由窑尾入窑，并随着窑筒体旋转向窑头翻滚移动，移动过程中与自窑头过来的高温气体接触换热，完成预热、分解过程被煅烧成活性氧化钙。此方案生产线结构简单，物料受热均匀，产品生、过烧率低，质量稳定。

　　2)煤粉制备系统。煤粉制备系统设置在窑头，为风扫球磨机系统，原煤利用冷却机出来的部分热风进行原煤烘干，成品被热风带出磨机由布袋收尘器进行收集入煤粉仓，供窑头多风道燃烧器使用。该方案工艺流程紧凑，煤粉输送距离短，节省土地面积，又回收利用氧化钙冷却后的热能，节约能源。

　　3)活性氧化钙冷却、存储。活性氧化钙产品出窑后进入单筒冷却机进行冷却，由出窑900℃冷却至环境温度加60℃，冷却效率高，热风入窑、入磨辅助燃烧和原煤烘干。出冷却机的活性氧化钙入斗式提升机被输送入仓。

　　4)活性氧化钙粉磨制备成氧化钙粉，入仓存储。该方案为在两个存储仓之间加一个球磨机，块状的活性氧化钙从仓中卸除直接入球磨机粉磨，出磨后氧化钙粉入提升机，输送入仓存储。该流程简单适用，与普通粉磨系统相比，省去很多输送、选粉设备，节省投资。

　　5)窑尾废气处理。出窑废气首先经旋风除尘器除尘净化，再入布袋收尘器进行二次过滤，净风经收尘离心风机由烟囱排入大气。经布袋收尘器过滤后，气体中粉尘含量小于30mg/Nm3，满足环保要求。
